麦克维尔杆式风冷冷水/热泵机组在车间工厂的机电工程应用与安装要点

一、引言

随着现代工业对生产环境温湿度控制要求的不断提高，车间工厂的空调系统已成为保障生产工艺、设备稳定运行及员工舒适度的重要基础设施。麦克维尔（McQuay）作为全球知名的暖通空调品牌，其杆式风冷冷水/热泵机组凭借高效节能、结构紧凑、安装灵活等特点，广泛应用于各类工业车间。本文围绕该系列机组的机电工程应用，从系统组成、设计选型、安装要点及调试维护等方面进行阐述。

二、机组概述与系统组成

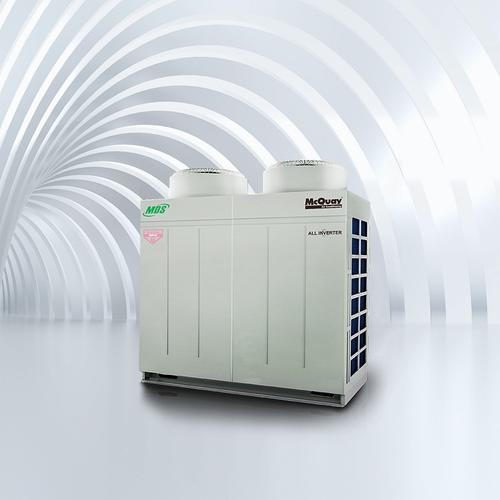

麦克维尔杆式风冷冷水/热泵机组采用模块化设计，以空气为冷热源，无需冷却塔和锅炉，可同时满足夏季制冷和冬季供暖需求。机组主要由压缩机、风侧换热器（翅片盘管）、水侧换热器（板式或壳管式）、轴流风机、节流装置及微电脑控制系统组成。其机电工程涵盖：

1. 冷热源系统：多台机组通过水管并联，构成集中冷热源。
2. 水循环系统：冷冻水/热水泵、定压装置、水处理设备及管网。
3. 电气与控制系统：配电柜、控制电缆、温度传感器、流量开关及楼宇自控（BA）接口。
4. 末端系统：组合式空调机组、风机盘管或射流机组，用于车间空气处理。

三、机电工程设计要点

1. 冷热负荷计算

根据车间工艺设备散热、人员密度、围护结构传热及新风负荷，准确计算夏季冷负荷和冬季热负荷。对于高大车间，需考虑分层空调或岗位送风方式。

2. 机组选型与布置

• 根据总冷/热负荷及同时使用系数确定机组台数，建议不少于2台，以便部分负荷调节和备用。
• 机组应置于通风良好、无腐蚀性气体的室外场地，如屋顶或室外地面。杆式机组间距需满足进风要求，通常距墙≥1.5m，机组间≥1.0m。
• 机组基础应平整、坚固，并设置减振装置。

3. 水系统设计

• 采用一次泵变流量或二次泵系统，根据压差控制水泵变频。
• 水管材质宜采用镀锌钢管或无缝钢管，保温采用橡塑或离心玻璃棉。
• 在最高点设排气阀，最低点设泄水阀；系统入口设Y型过滤器和水流开关。

4. 电气与控制

• 机组电源为380V/3N/50Hz，电缆规格需按额定电流并考虑启动电流选择。
• 每台机组配独立断路器，并设隔离开关。
• 控制线采用屏蔽电缆，避免与动力线平行敷设。
• 通过RS485或BACnet接口接入BA系统，实现远程启停、故障报警及能耗监测。

四、安装施工关键步骤

1. 基础验收：核对基础尺寸、标高及预埋件位置。
2. 机组吊装：使用吊车或叉车平稳就位，严禁倾斜超过30°。
3. 水管连接：采用法兰或沟槽连接，确保密封；进出水管设软接头和温度计、压力表。
4. 电气接线：由专业电工按图纸施工，确保接地可靠，绝缘电阻≥1MΩ。
5. 系统冲洗与试压：水管系统冲洗至出水洁净，然后进行1.5倍工作压力的水压试验。
6. 抽真空与冷媒充注：若为分体式，需现场连接冷媒管并抽真空，按铭牌充注量追加。

五、调试与运行维护

1. 调试

• 检查电源电压、相序；测量压缩机绝缘。
• 点动水泵，确认转向正确；调节水流量至额定值。
• 启动机组，观察吸排气压力、电流及进出水温差，设定参数。
• 测试防冻保护、水流保护及高低压保护动作是否正常。

2. 维护

• 定期清洗翅片盘管，保持换热效率。
• 检查水过滤器压差，及时清洗。
• 冬季停机时，应排尽水管内积水或采用乙二醇溶液，防止冻裂。
• 每年检查冷媒量和电气连接。

六、

麦克维尔杆式风冷冷水/热泵机组为车间工厂提供了灵活、高效的空调解决方案。其机电工程涉及多专业配合，需从设计、安装到调试严格把控，才能确保系统长期稳定运行，为工业生产和员工环境提供可靠保障。
